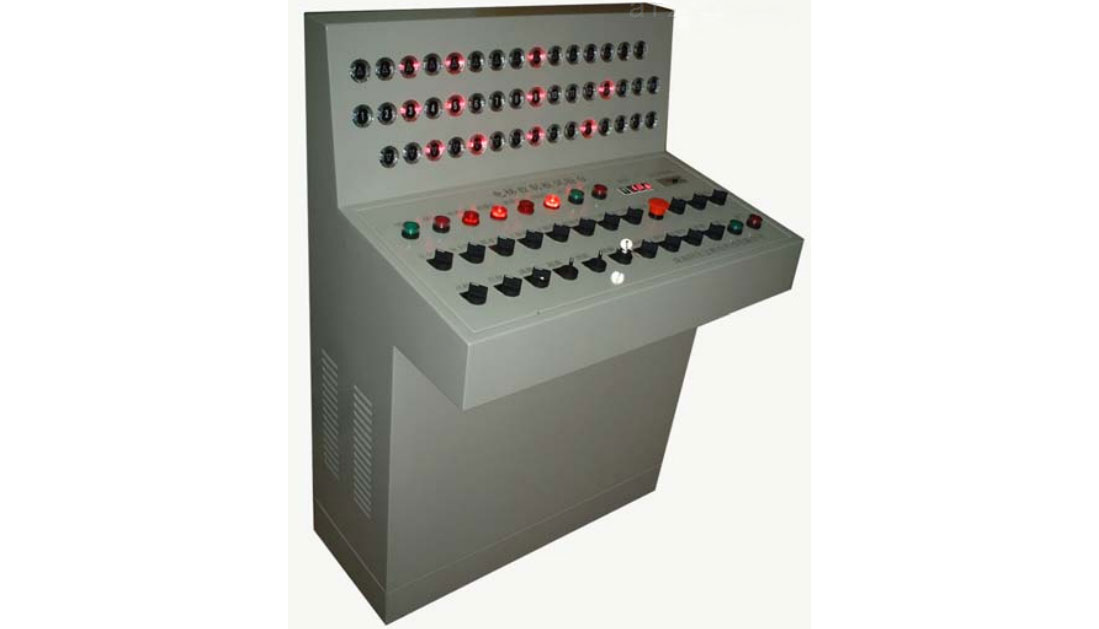

KXT5821型電梯控制柜功能檢測試驗柜
分享到：
設備用途
該試驗柜適用于曵引電梯制造和電梯控制柜制造單位的電梯控制柜功能的測試；設備以PLC可編程控制器為核心，通過模擬電梯使用過程過的信號（控制板與傳感器信息）來評價電梯控制柜（經型式試驗合格后）的質量，電梯控制柜在出廠前應經本功能檢測試驗柜檢驗。
技術參數
1)??? 符合標準：
TSG T7007-2016《特種設備安全技術規范》附件V：制制柜型式試驗要求
GB 7588-2003《電梯制造與安裝安全規范》附錄A：電氣安全裝置表
TSG07-2019《特種設備生產和充裝單位許可規則》表G-3
2)??? 井道信號：
KSH：上換速信號；
KXH：下?lián)Q速信號；
KMQ1：上平層信號；
KMQ2：下平層信號；
1LS：下強迫換速信號；
2LS: 上強迫換速信號；
B1、B2為備用信號輸出；
SXK：上限位開關；
XXK:下限位開關；?
3)??? 門機信號：
開門限位信號
關門限位信號
門鎖信號
以上三個信號單獨觸點輸出，相互獨立。
4)??? 安全回路信號：
安全窗開關
安全鉗開關
急停開關
限速器開關
上、下極限開關
張繩輪開關
以上信號模擬開關給出。
5)??? 功能開關：
開、關門按鈕
安全觸板
司機、直駛、滿載、超載、變頻器正常
消防，檢修，慢上、慢下、鎖梯開關。
6)??? 信息指示功能：
電梯層站指示（數碼管）
運行方向指示
電梯運行次數記錄
滿載指示
超載指示
消防指示
試驗臺電源指示
